指針式千分表不僅可以簡單地作為尺寸量具應用于比較測量儀器的測量臺，而且可以廣泛地作為嵌入•埋置式裝置裝在支架、夾具上或裝配在深度計，厚度計或其他測量儀上使用，用途廣泛。
在各種指針式千分表中，單轉指針式千分表是專門為進行比較測量而設計的，其突出特點是消除了因指針轉數的計算錯誤而導致的讀數錯誤。此外，這種千分表還具有防震結構設計。正因為具有這些特點，單轉指針式千分表于1977年問世以來一直特別受到汽車制造業等制造業的青睞，有代替傳統指針式千分表的趨勢。但由于價格很高，推向全球市場還有一定難度。
本文將介紹一款新開發的低價位高可靠性普及型單轉指針式千分表。
2. 開發理念
在開發新型單轉指針式千分表的過程中，我們首要關心的是質量、可靠性、環境耐久性和低價位這幾個方面。
| 1) |
測量的可靠性：避免人為誤差
因為指針最多只轉一周，從而消除了因錯誤計算指針轉數而導致的讀數錯誤。
千分表具有雙刻度間隔，十分易于讀數。
|
[高效單轉千分表]
<單轉千分表>
 |
[易于進行NG判斷]
|
<標準千分表>
 |
[容易錯誤判斷為OK]
*對于超出規格1mm的工件，標準千分表的長針的位置相同，如果忽視了短針的轉數，可能會將超過公稱尺寸的工件當作公差內的工件處理。
|
|
| 2) |
使用壽命更長、環境適應能力更強、具有防塵功能 |
| 新型防振結構可保護齒輪系統不受心軸快速移動的影響。指針蓋、前蓋和套桿內的軸襯采用整體模制而成，可有效防止油和灰塵污染，從而實現了高品質和高性能。 |
| 3) |
重量更輕 |
| 重量減輕了約40%。特別是用在內徑表等測量儀器時，有助于減輕操作人員的長時間工作疲勞。 |
| 4) |
成本更低 |
| 采用新型強化模塑材料，具有高可靠性，同時大幅度降低了成本。 |
3. 新技術
| 1) |
內部框架實現塑料化 |
 |
由傳統的鋅拉模鑄造改為強化塑料（PPS+碳纖）拉模鑄造，降低了內部框架的重量，實現了輕量化。此外，改變了傳統壓入/組裝結構，實現了后蓋的一體化和軸套的內置設計，加大了軸套的強度，提高了防濺能力。
|
|
| 2) |
內部框架和軸襯的一體化 |
內部框架實現塑料化的同時，導軌也由以前的銅改變為塑料，整體導軌用同一種材料鑄成。這樣以來，導軌的位置被變更在框架內部，并且心軸固定夾可以在全程的任何位置夾持。在這樣的結構下，心軸的移動就不會受到可能從軸套下端部進入的灰塵和污物的影響。
| 心軸固定夾可以夾持在全程的任何位置，使定位更容易。 |
|
由于心軸的導軌裝在框架內部，心軸的移動不會受到可能從軸套下端部進入的灰塵和污物的影響。夾持位置處不需要導軌，因此也就不會出現因心軸固定夾不良而引起的故障。
|
|
|
|
| 3) |
防振結構 |

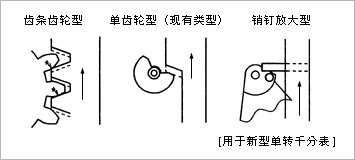

在三種傳統放大結構中，首次將銷釘放大型結構用于分度值為0.01mm的千分表。這種防震結構可實現高耐久度和高精度。
| 類型 |
齒條齒輪型 |
單齒輪型 |
銷釘放大型 |
| 防振性能 |
∆ |
Ο |
Ο |
| 應用例 |
分度值為0.01mm的千分表 |
單轉千分表 |
分度值為0.001mm的千分表 |
|
 |
銷釘放大型防振結構
如果心軸快速上推，防振結構會讓銷釘脫離扇形齒輪，大大減少傳導到齒輪的振動強度。
|
|
| 4) |
扇形齒輪的塑料制品化 |
 |
強化合成塑料（POM+須晶）增強了扇形齒輪的滑動能力。將傳統壓入/組裝結構的壓入部件進行一體化成型設計，確保在組件的高精度。（首次用于與精度相關的部件。）
|
|
| 5) |
硬鍍層 |
指針蓋采用硬鍍層，提高了防刮擦和防油（和其它化學試劑）能力。
A: 用鋼絲棉擦拭指針蓋
B: 暴露在化學試劑中
 |
|
|
| 測試項目 |
無鍍層 |
有鍍層 |
| A |
很多刮痕 |
無刮痕 |
| B (三氯乙烯) |
融化 |
無變化 |
|
|

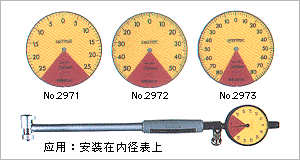

4. 規格
| 貨號 |
分度值(mm) |
測量范圍(mm) |
表盤讀數 |
精度(μm) |
測力(N) |
| 指示誤差 |
回程誤差 |
| 2971 |
0.01 |
0.5 |
25-0-25 |
± 10 |
5 |
1.4 |
| 2972 |
0.01 |
1 |
50-0-50 |
± 12 |
5 |
1.4 |
| 2973 |
0.02 |
1.6 |
80-0-80 |
± 16 |
6 |
1.4 |
|
以上是新型單轉千分表的簡要概況。三豐將繼續努力運用在這種新型單轉千分表開發過程中所實現的技術，提高標準千分表的性價比。
